Производственное оборудование для металлических дверей

NCM-1300

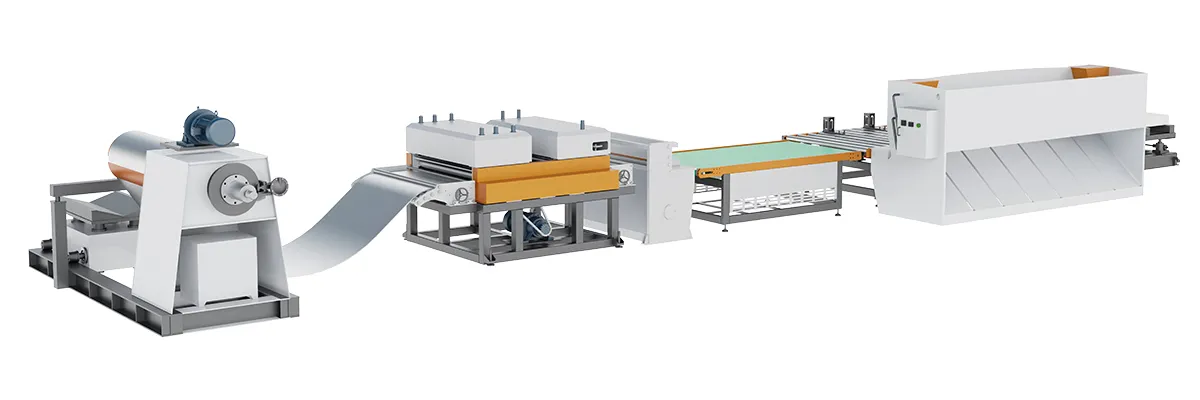

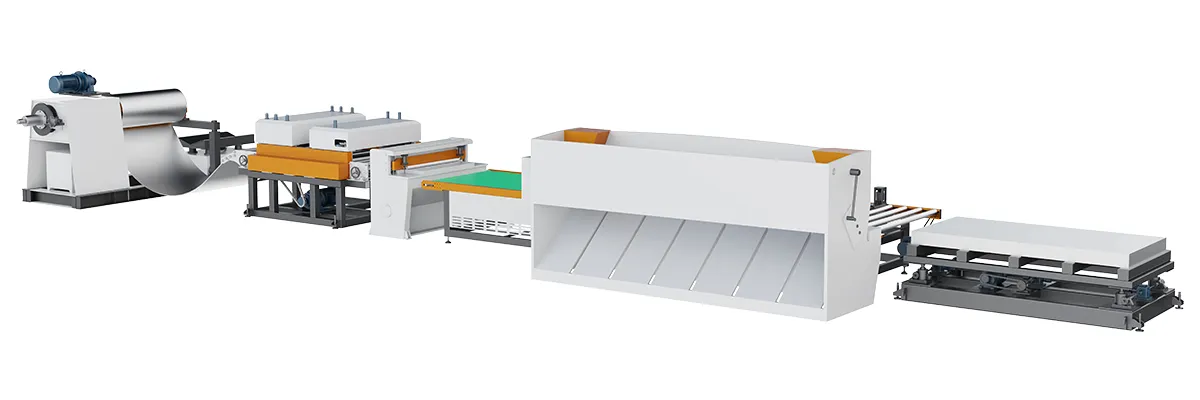

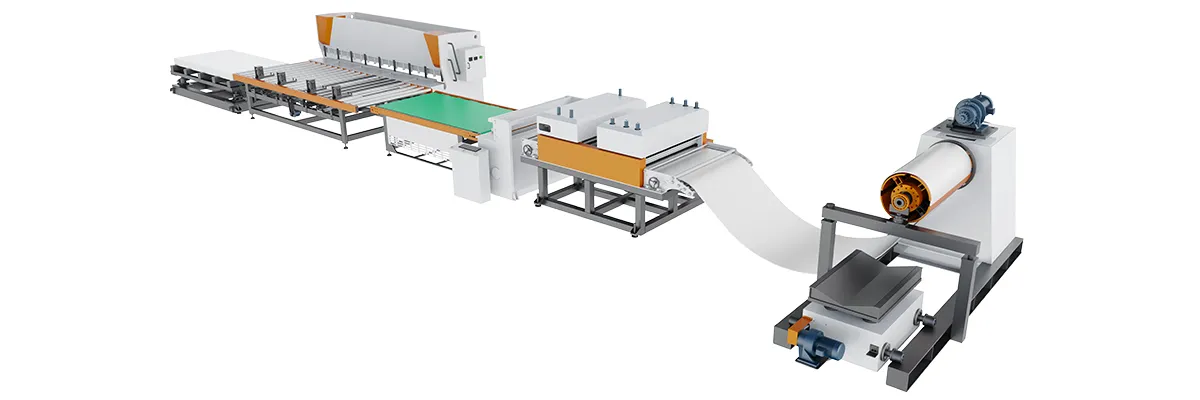

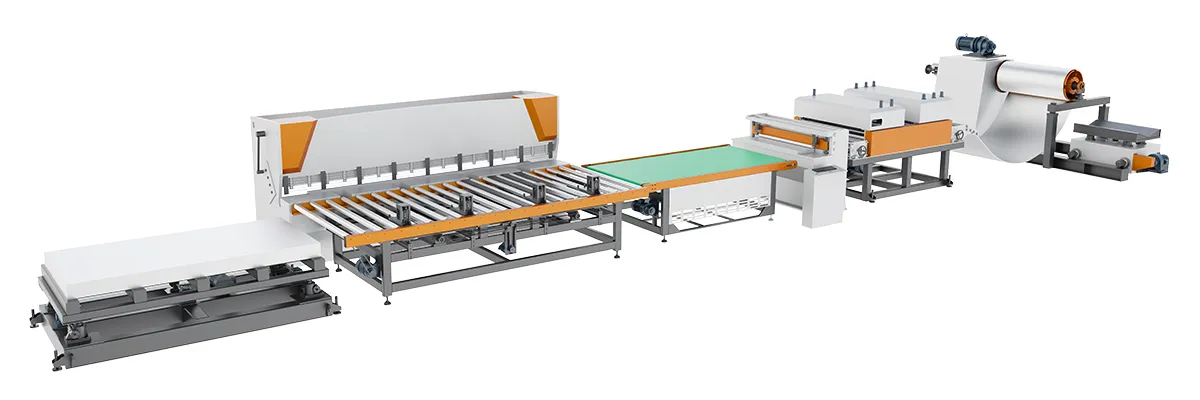

Автоматический листоправильный станок c декойлер

Выравниватель рулонного металла, используемый в производственной линии дверных панелей

NCM-1300

Автоматический листоправильный станок c декойлер

Выравниватель рулонного металла, используемый в производственной линии дверных панелей

Автоматический листоправлильный станок с декойлер NCM-1300 использует полностью автоматизированную гидравлическую передовую технологию обработки, что обеспечивает обработку листового металла при помощи технологии выпрямления и выравнивания валами (роликами). Максимальная скорость размотки может достигать 15 м /мин, что эффективно предотвращает человеческие ошибки и помогает экономить на затратах.

Отправить запрос

Применение

Защитные двери
Противопожарные двери
Медицинские двери
Двери для чистых помещений

Технические характеристики

Толщина материал	0.2-1.8 мм (настраиваемая)
Ширина материала	200-600 мм (настраиваемая)
Точность длины резки	±0.5
Точность выравнивания	±1
Скорость производства	10-15 м/мин
Мощность	25 кВт

Особенности

Полностью автоматизированная работа, возможность удаленного управления.
Все процессы производятся одним устройством без необходимости в дополнительном пространстве, что сокращает время простоя.
Система ПЛК с точность контролирует длину и ширину, что предотвращает ошибки параметров размера из-за человеческого фактора.

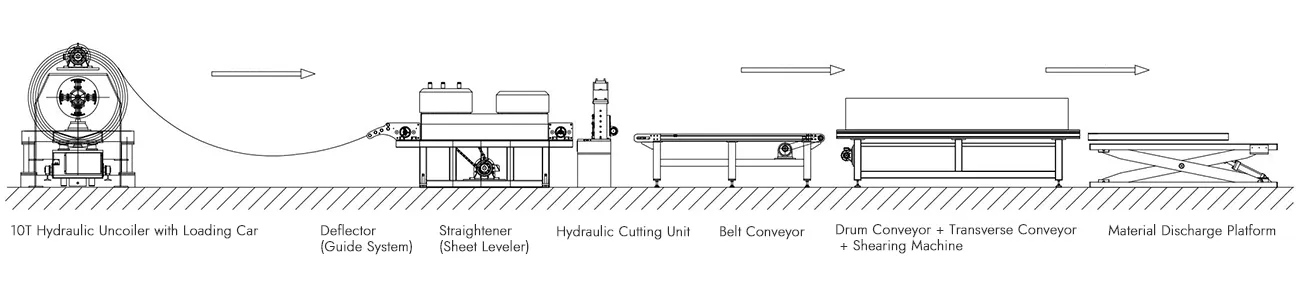

Производственный процесс

Детали

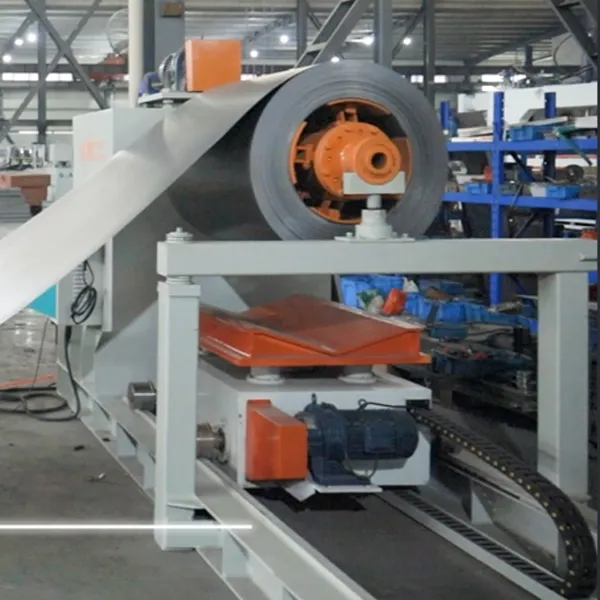

2. Гидравлический разматыватель с загрузочным устройством 10Т
  Максимальная мощность загрузки может достигать 10 тонн.
  Разматыватель оснащен гидравлическим замком и пряжкой для предотвращения соскальзывания рулона.
  Загрузочное устройство и рычаг для зажима катушки предлагаются дополнительно при необходимости.

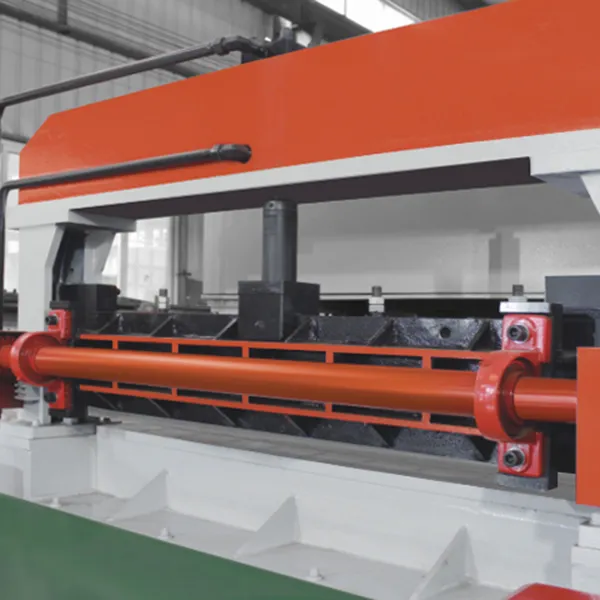

2. Гидравлическая установка для резки
  Нож для резки имеет дизайн с наклонным краем, что сокращает сопротивляемость к резке.
  Гидравлический пресс используется для резки, обеспечивая силу пробивки, гладкую резку поверхностей без заусенцов, а также обеспечивая высокую скорость и низкий уровень шума.

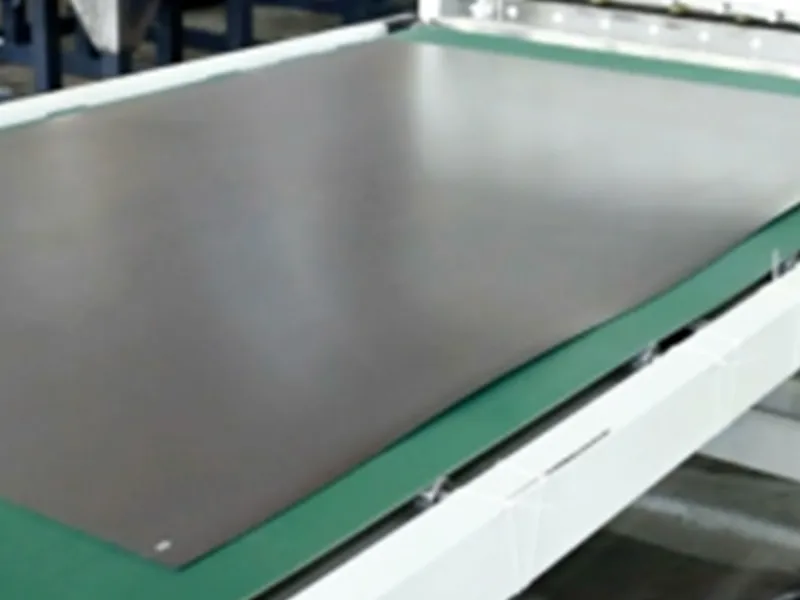

2. Разгрузочный стол
  Разгрузочный стол предназначается для автоматического принятия материалов после этапа резки, облегчая выгрузку готовой дверной коробки.
  Разгрузочный стол оснащен механизмом регулирования высотой для управления высотой при необходимости.

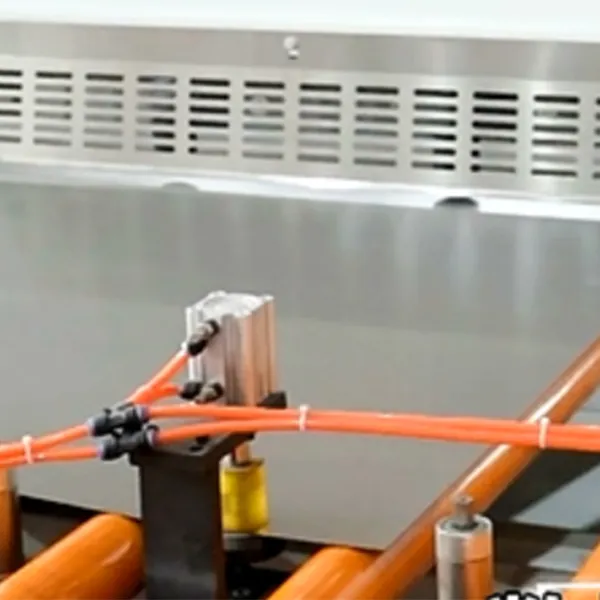

2. Боковой конвейер push-типа.
  1. Система контроля ПЛК обеспечивает точное управление размерами резки.
  2. Автоматическая транспортировка не требует ручного вмешательства.
2. Гидравлический правильно-отрезной станок
  1. При необходимости дополнительно можно выбрать ножницы с поворотной балкой или гидравлически гильотинные ножницы.
  2. Система контроля ПЛК обеспечивает точное управление размерами резки без необходимости ручного вмешательства.
Разгрузочный стол для материала (опция)
Разработан для загрузки и разгрузки (вверх/вниз)
Возможность кастомизации оборудования под запрос.

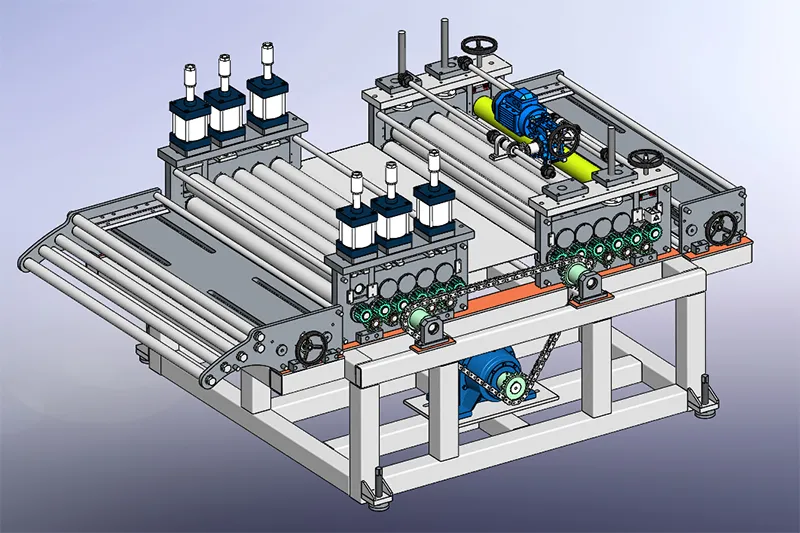

2. Механизм выравнивания (листоправильное устройство)
  Корпус главной установки сварен при помощи квадратных стальных труб, а выравнивающая часть изготовлена из крупной стальной плиты Q235 и обработана фрезерным станком с портальной рамой и ЧПУ.
  Механизм использует 19 выравнивающих роликов, 9 из которых установлены на верхней части и 10 на нижней, которые при необходимости могут быть отрегулированы вверх и вниз, а также подходит для рулонов различной толщины.
  Добавлена стальная плита толщиной 12 мм между выравнивающей частью и корпусом нижней части, а 25 мм плита добавлена между режущим блоком и нижней частью.
  Вертикальный редуктор (комбинация двигатель/редуктор) добавлена для управления конструкцией зубчатой передачи. Это обеспечивает стабильную выходную мощность и сокращает занимаемую площадь.
